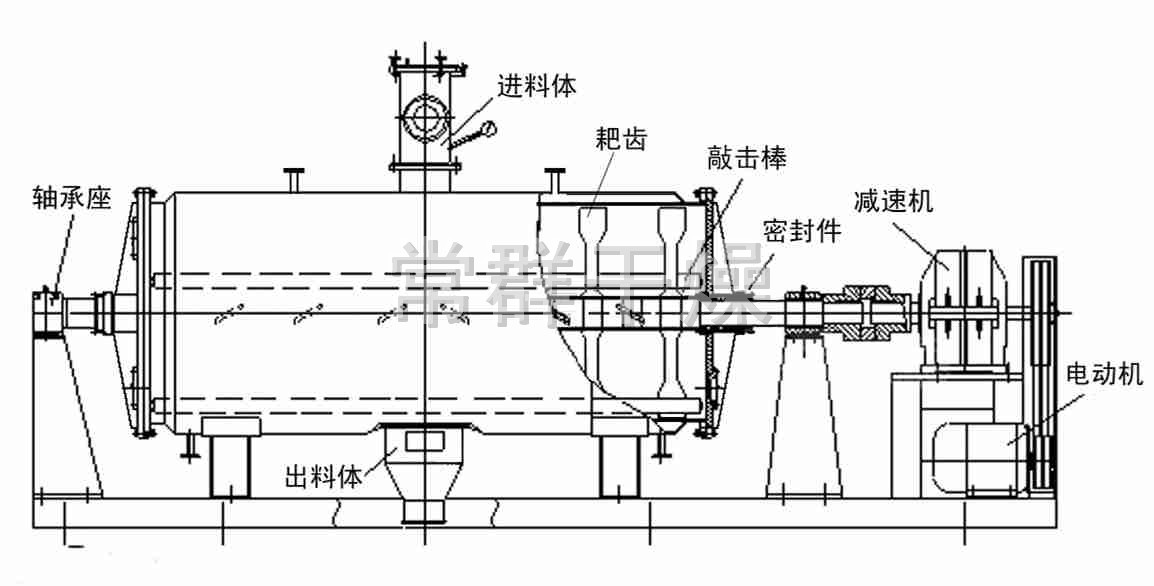

工作原理

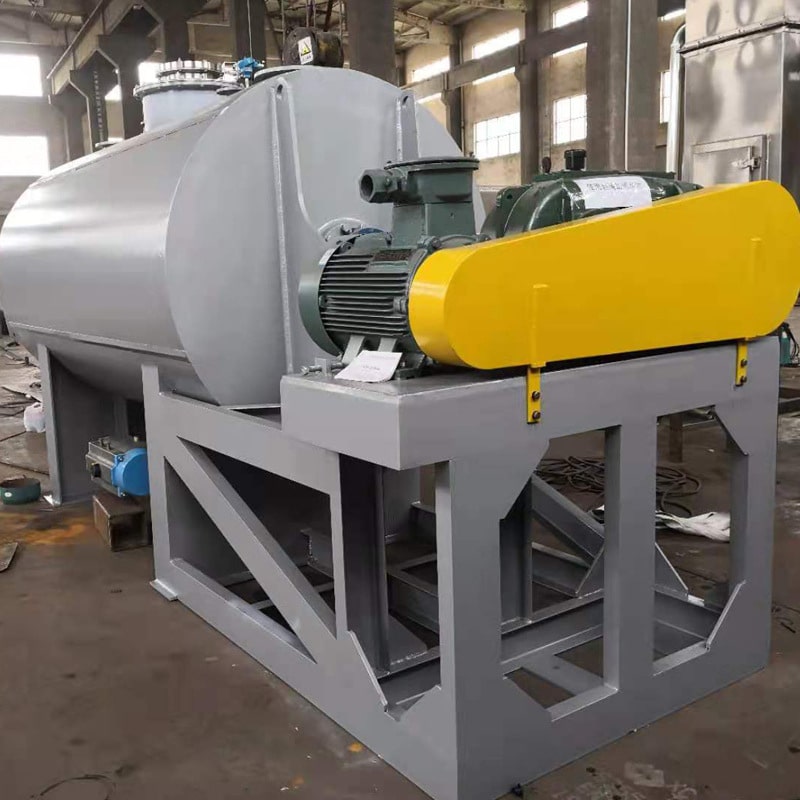

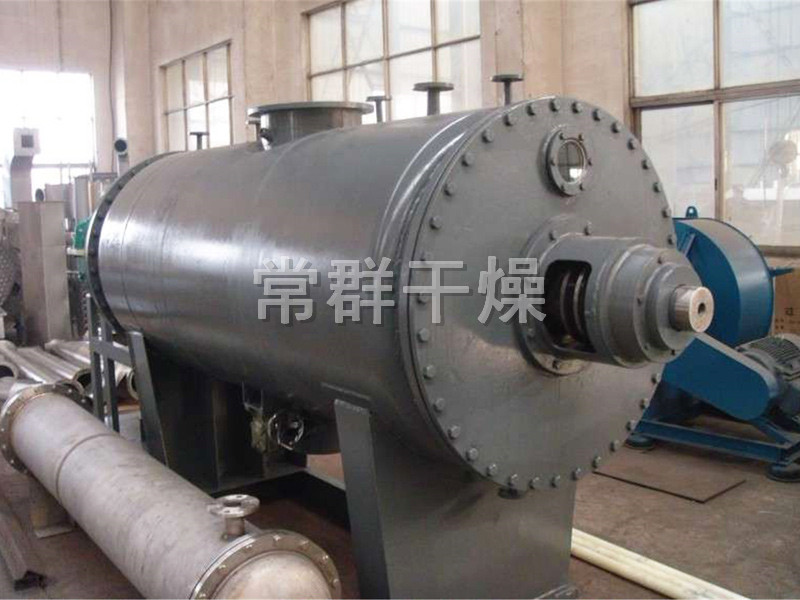

耙式真空干燥机是一种新颖卧式间歇式真空干燥设备，湿物料经传导蒸发，带有刮板搅拌器不断清除热面上的物料，并在容器内推移形成循环流，水份蒸发后由真空泵抽出。
性能特点
◎本机采用大面积夹层加热方式，传热面大，热效率高。
◎本机设置搅拌，使物料在筒内形成连续循环状态，进一步提高了物料受热的均匀度。
◎本机设置搅拌，从而可顺利进行浆状、膏状、糊状物料干燥。
◎物料干燥均匀；避免氧化、过热；可得到含湿量极低的产品， 不需粉碎操作即可包装。
◎蒸发强度高， 一般可达15-60kg(水)/m²•h 。
◎没有空气介入，冷凝器负荷很小，可方便回收物料溶剂。
◎溶剂蒸汽夹带物经过滤器过滤后排出，对环境没有污染。
◎能耗低，一般蒸发1kg水需1.3-1.5kg 水蒸汽。
◎热介质可用水蒸汽、热油、热水。
适应物料
◎医药、食品、化工等行业进行以下物料干燥：
◎适用于浆状、膏糊状、粉状物料；
◎要求低温干燥的热敏性物料；
◎易氧化、易爆、强刺激、剧毒物料；
◎要求回收有机溶剂的物料。
主要特点
1、耙式干燥机采用夹层加热方式，传热面大，热效率高；
2、耙式烘干机设置搅拌，使物料在筒内形成续循环状态，进一步提升；
3、要求低温干燥的热敏性物料；高了物料受热的均匀度；
4、耙式真空干燥机设置搅拌，从而可顺利进行浆状、膏状、糊状物料干燥。
5、真空耙式干燥机搅拌装置采用铸件，能加大传动扭矩。

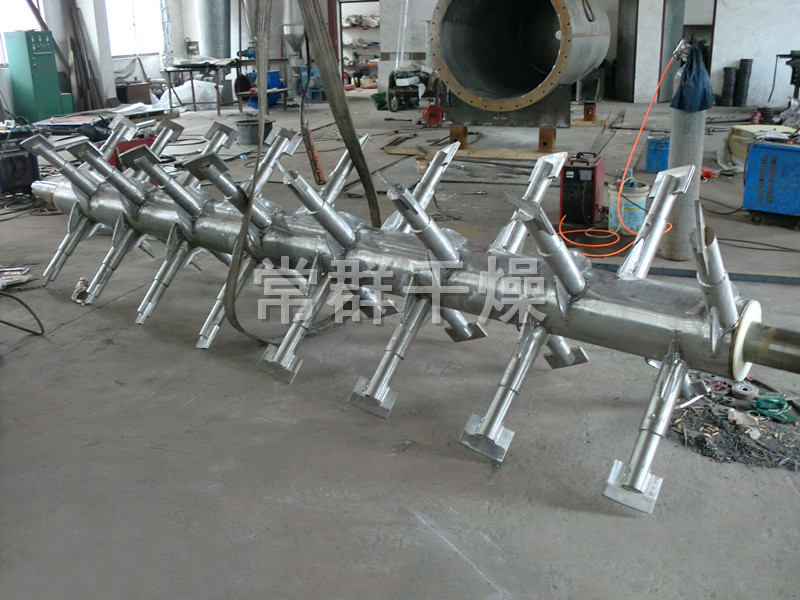

我公司生产的耙式真空干燥机传动部分采用工作稳定、经久耐用的圆柱齿轮减速机，主动轴采用加粗的不锈钢实心轴，耙齿采用高强度铸造不锈钢耙齿，充分耙式真空干燥机在各种恶劣的工作环境下的稳定运转。
加热介质可选蒸汽、导热油、热水。应用范围特别适用于干燥热敏性物料，在高温下易氧化的物料、或干燥时易板结的物料，以及干燥中排出的蒸汽须回收的物料, 适用性强，干燥速度快。
项目 | 机型 | ||||||||||
名称 | ZPG-0.5 | ZPG-0.75 | ZPG-1.0 | ZPG-1.5 | ZPG-2.0 | ZPG-3.0 | ZPG-4.0 | ZPG-5.0 | ZPG-6.0 | ZPG-7.0 | |
全容积（L） | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | |
工作容积（L） | 300 | 450 | 600 | 900 | 1200 | 1800 | 2400 | 3000 | 3600 | 4200 | |
传热面积（m2） | 3.2 | 4.4 | 5.1 | 6.3 | 8.7 | 10.6 | 12.3 | 14.3 | 16.2 | 19.2 | |
加热轴传热面积（m2） | 0.9 | 1.35 | 1.53 | 1.92 | 2.61 | 3.18 | 3.69 | 4.33 | 4.86 | 5.77 | |
搅拌转速（r.p.m） | 6～30（可能超出范围时应在订货时提出） | ||||||||||
电机功率（kw） | 3-5.5 | 4-5.5 | 5.5-7.5 | 7.5-11 | 7.5-15 | 11-18.5 | 15-18.5 | 22-37 | 37-55 | 37-55 | |
噪声dB | ≤65（A） | ||||||||||
夹套设计压力（MPa） | 0.8（可能超出范围时应在订货时提出） | ||||||||||
罐内设计压力 （MPa） | -0.1～0.15（可能超出范围时应在订货时提出） | ||||||||||
罐内真空度（MPa） | -0.06～-0.09999（填料密封~机械密封） | ||||||||||
真空室升压率（Pa/min） | 167（与真空泵配置有关） | ||||||||||
干燥强度 | 15-60 (kg.H₂O/m²•h) | ||||||||||
热介质 | 水蒸汽（steam）、导热油（heat conduction oil）、热水（hot water）。 | ||||||||||
设备内部材质 | 内部与物料接触部分材料可选择：碳钢、不锈钢、钛材。 | ||||||||||
外部封面材料 | 可选择碳钢、不锈钢、钛材。 | ||||||||||
机架材料Frame material | 可选择：碳钢、不锈钢、钛材。 | ||||||||||
旋转密封型式 | 可选择填料密封（填料密封）、填料密封+机械密封、机械密封。 | ||||||||||
我们专业生产PZG-耙式真空干燥机，欢迎来电咨询、设备参数、价格等详细资料，电话：13861055230。
