热源设备系列

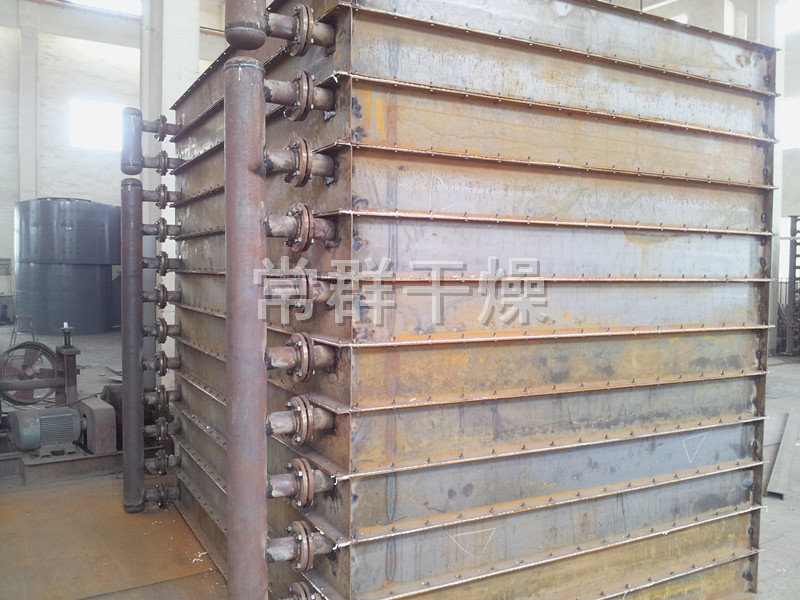

空气热交换器

我公司生产的螺旋翅片式空气热交换器，又名散热器、散热排管，是以冷热媒质进行冷却或加热空气的换热装置中的主要设备。

24小时服务热线

13921018017

产品详情

规格参数

图片集锦

相关工程

空气热交换器概述：

　　SRZ和SRL型螺旋翅片式散热器，主要用于干燥系统中空气加热，是热风装置中的主要设备，散热器采用的热介质可以是蒸汽或热水，也可用导热油，蒸汽的工作压力一般不超过0.8MPa，热空气的温度在150℃以下。

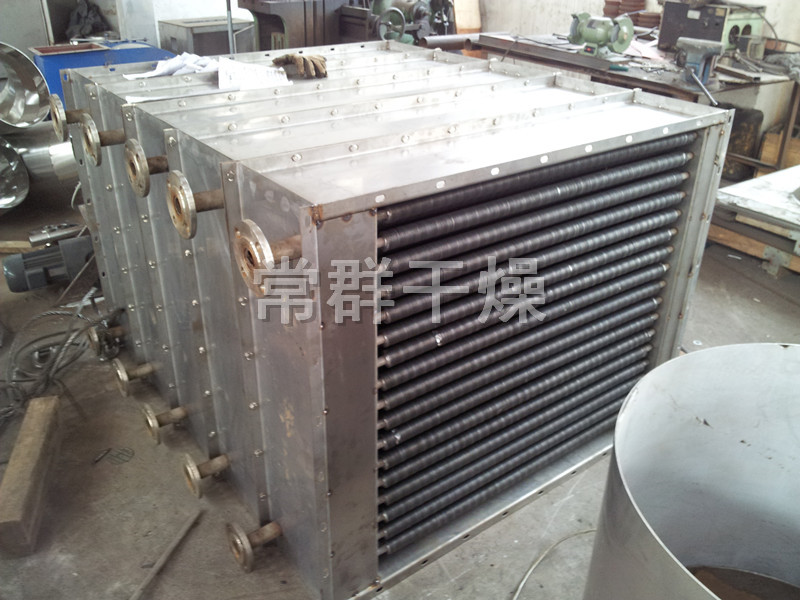

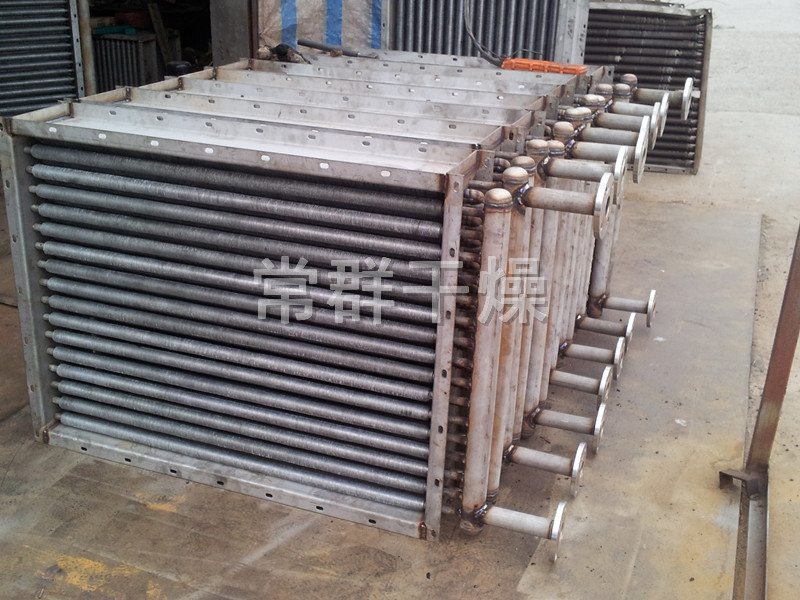

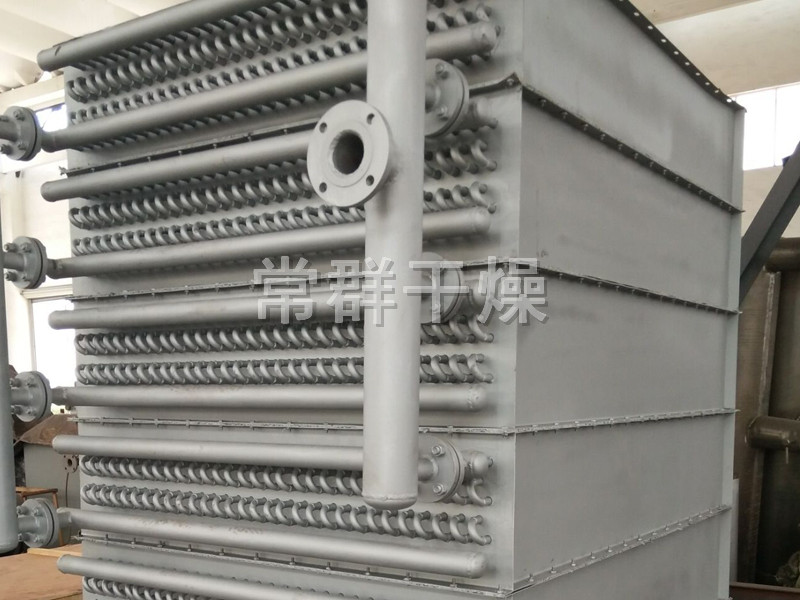

　　翅片式散热器主要由空气流向间的三排并列螺旋翅片管整组成，SRZ型散热翅片管束的加工工艺是把0.5*10毫米无缝钢管上，然后进行热镀锌，也可用不锈钢管及不锈钢制成全不锈钢散热器，SRL型散热器则是用钢管和铝带轧制的翅片散热器，其单位长度的散热面积比SRZ型的更大。

　　因采用机械张片，散热翅片与散热管接触面大而紧，传热性能良好、稳定，空气通过阻力较小，蒸气或热水流经钢管管内，热量通过紧绕在钢管上翅片传给经过翅片的空气，达到加热和冷却空气的作用。

空气热交换器技术参数：

表面管数	B	表面管长		24	30	42	54	78
		A		720	870	1170	1470	2070
		基本参数	排数
6	318	散热面积散热面积受风表面积通风净截面积进出管接头（时）重量	2 4 2/4 2/4 2/4 2/4	4.7 9.4 1.157 0.083 1 19/34	5.84 11.86 0.196 0.108 1 22/40	8.12 16.24 0.273 0.145 1 28/50
10	474	散热面积散热面积受风表面积通风净截面积进出管接头（时）重量	2 4 2/4 2/4 2/4 2/4	7.82 15.61 0.253 0.131 1 28/50	9.72 19.44 0.315 0.167 1 33/59	13.56 27.12 0.438 0.233 1 41/73	17.42 34.84 0.563 0.298 1 50/90	25.08 50.16 0.812 0.430 1 72/129
15	669	散热面积散热面积受风表面积通风净截面积进出管接头（时）重量	2 4 2/4 2/4 2/4 2/4	11.72 23.44 0.372 0.197 2 46/83	14.58 29.16 0.463 0.245 2 53/96	20.34 40.68 0.645 0.342 2 68/122	26.12 52.24 0.828 0.438 2 82/148	37.62 75.24 1.192 0.632 2 111/220
24	1020	散热面积散热面积受风表面积通风净截面积进出管接头（时）重量	2 4 2/4 2/4 2/4 2/4	18.8 37.6 0.586 0.310 2 57/102	23.32 46.64 0.729 0.386 2 79/142	32.54 65.08 1.016 0.538 2 101/182	41.8 83.6 1.307 0.693 2 122/220	60.20 120.40 1.881 0.998 2 164/295

空气热交换器结构特性表：

助片特性				管子特性			每米管长散热面　积（ m2）	结构计算参数			排列方式
型式	片厚 mm	片高 mm	片距 mm	外径 mm	内径 mm	内截面 cm2	每米管长散热面　积（ m2）	肋化系数	肋通系数	净面比	排列方式
绕片	0.3	10	3.2	18	14	1.54	0.64	14.56	15.8	0.53	错排

空气热交换器技术参数：

表面管数	总管数	换热面积 (m2)	主要几何尺寸参数
表面管数	总管数	换热面积 (m2)	A	B	m×t1	n×t1	换热管有效长度L(mm)	换热管总长度L(mm)
8	23	8	407	660	4×94	6×105	600	540
10	29	12.5	493	798	4×116	7×110	729	669
12	35	18	579	930	5×110	9×100	870	810
14	41	26	665	1070	6×106	10×104	1010	980
16	47	33	751	1210	6×120	10×118	1150	1090
18	53	42	837	1350	8×101	11×120	1290	1230
20	59	54	923	1494	8×111	12×122	1434	1374
22	65	64	1009	1640	10×101	14×115	1580	1550
24	71	75	1095	1772	10×107	15×116	1712	1652
26	77	90	1181	1920	10×115	18×105	1860	1830
28	83	104	1267	2053	12×103	17×119	1993	1963
30	89	118	1353	2189	11×120	17×127	2129	2069
